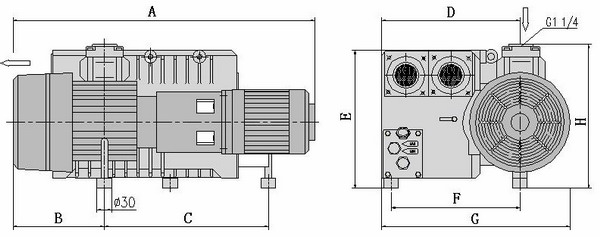

一、結構圖片：
尺寸 | A | B | C | D | E | F | G | H |
X-40 | 650 | 150 | 330 | 195 | 270 | 220 | 300 | 280 |
X-63 | 650 | 150 | 325 | 295 | 285 | 270 | 430 | 295 |
X-100 | 720 | 180 | 350 | 295 | 285 | 270 | 430 | 295 |
技術參數：
項目 | 單位 | X-40 | X-63 | X-100 |
額 定 抽 速 | m3/h | 40 | 63 | 100 |
極 限 壓 力 | mbar | 0.1-0.5 | 0.1-0.5 | 0.1-0.5 |
噪音 | dB(A) | 64 | 65 | 66 |
工作溫度 | ℃ | 83 | 85 | 85 |
用油量 | L | 1 | 2 | 2 |
水蒸氣允許壓力 | mbar | 40 | 40 | 40 |
水蒸氣抽除率 | kg/h | 0.6 | 1 | 1.6 |
進氣口螺紋 | inch | Rp11/4〞 | Rp11/4〞 | Rp11/4〞 |
電機額定功率 | kW | 1.5 | 1.5 | 3 |
電機額定轉速 | rpm | 1440 | 1440 | 1440 |
整 機 重 量 | kg | 48 | 58 | 72 |
外形尺寸 | cm | 65×30×28 | 65×43×29.5 | 72×43×29.5 |

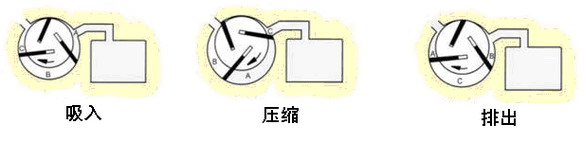

二、真空原理：
在帶有吸氣閥和排氣閥的圓形泵體（定子）內，裝有一個偏心轉子在轉子槽中靠離心力運動的三片葉片，這些葉片將泵分隔成三部分，它們的容積隨著轉子的轉動，周期性地變化，完成氣體的抽吸、壓縮、排除過程，從而使抽吸口處的氣體被抽吸，形成真空。
三、真空泵性能：
*極限真空度高，可小于0.5毫巴
*抽速高
*工作噪音低，可小于66分貝
*水蒸氣抽除能力強
*保持進氣壓強為1.33×103帕斯卡，仍可連續工作
*環保，泵內裝有油霧消除器，能除去排出氣體中的99.99%的油
*結構緊湊，設計科學合理，輕便，易于安裝在工業系統中
四、應用范圍：
1、包裝、粘貼
各種食品、金屬件及電子元件的真空或惰性氣體包裝
照片、廣告紙的粘貼
2、吊運、輸送、吸持，裝卸
玻璃板的吊運
木版、塑料板的吸持
非磁性件的裝卸
造紙和印刷工業中，紙和紙板的裝卸，輸送
粉狀材料的輸送
3、干燥、除氣、浸漬
電子元器件的干燥、浸漬
鑄模、涂料、真空爐的除氣
4、其他
實驗室裝置 醫療裝置
